低位放顶煤支架主要部件的设计要求

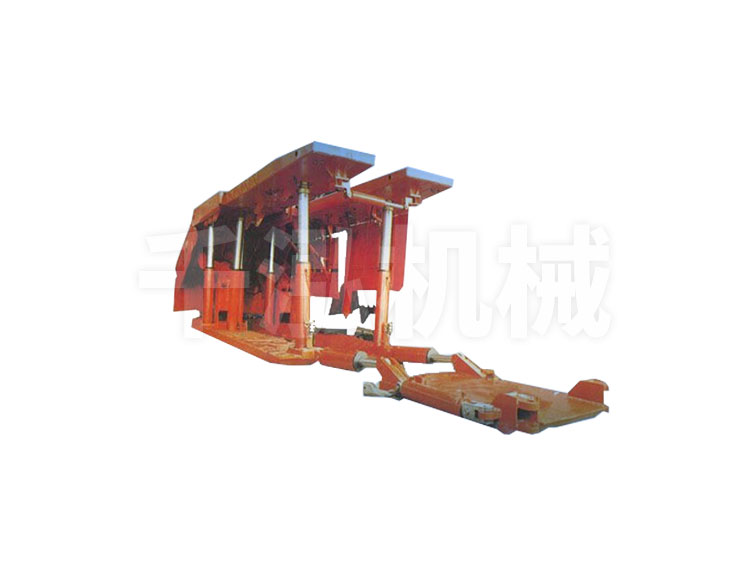

低位放顶煤支架的设计要充分依据煤层的赋存条件，顶、底板状况，矿压大小，工作面倾角，及煤层厚度、煤层裂隙发育情况、硬度和开采方法等，这样在设计支架各个部件时，不仅要满足强度要求，还要总体性能好。低位放顶煤支架的主要结构有前梁(伸缩式或挑梁式)、顶梁、掩护梁、尾梁、前连杆、后连杆、底座推移装置、立柱及各种千斤顶、液压控制系统等组成。
各部件设计要满足总体配套的要求，就是应满足采煤机，双输送机和支架配套的空间要求．支架前部能及时支护，后部便于放顶煤；应有喷雾降尘装置，为防止煤的自感发火应安装必要的辅助装置。同时对支架本身应采用后四连杆机构，保证支架稳定，放煤增设摆动伸缩式尾梁，以调整工作空间和放煤口大小，改善掩护梁受力状况；应使顶粱(包括前梁)较长，以利于顶煤在矿压作用下能较好的被压碎。
部件设计的基本要求如下：

(1) 四连杆  四连杆机构应进行优化设计，使支架梁端距变化小，支架受力状态最佳，结构上既满足工作空间要求，又能承受足够的纵向、横向力及扭矩。

(2) 前梁  前梁无论是伸缩式或是挑梁式，都应能及时支护顶板。前梁由前梁千斤顶控制，可上、下摆动。与顶板保持良好的接触，维护机道上方顶板。伸缩梁靠伸缩千斤顶和前梁作相对滑移．用以及时支护新暴露的顶板。

(3) 顶梁  顶梁是支架主要承受顶板压力的部件，并起切顶作用。它可多次反复支撑顶煤，以利于放煤。顶梁装有侧护板，活动侧装有千斤顶和弹簧，防止架间漏煤、矸及调节支架间距。若四连杆机构与顶梁铰接，要有可靠的铰接支座。

(4) 掩护梁  它用于承受部分煤、矸载荷，防止其窜入后输送机的工作空间，保证支架、后输送机正常运行。根据不同的支架类型，掩护梁有伸缩插板式和在下端铰接一伸缩尾梁式，它装有侧护板，作用与顶梁侧护板相同。掩护梁受扭力和横向载荷力大，是十分重要的部件。

(5) 底座  其作用是将支架承受的顶板压力和侧向力传至底板。它既要有足够的强度和刚度，又应满足底板比压不超限。底座与底版的接触面积大，以减少底座对底版的接触比压，避免支架陷入底版。底座应有足够的地方来按设立柱，推移装置以及液压控制装置，同时还要求底座能把落入支架内的碎矸排放到老塘中。保证支架整体稳定性的关键是在底座上铰接四连杆机构，在底座中间设置有推移装置，侧面设置拉后输送机的千斤顶和推移杆。

(6) 推移装置  此机构关系到支架能否正常推移，由千斤顶和推移杆组成。推移杆结构有长推杆或是由两部分短推移杆组成。

(7) 液压控制系统及立柱、千斤顶  液压系统由各液压件、管路系统组成，它应保证立柱、千斤顶完成支架要求的各种性能，并达到设计技术要求。
