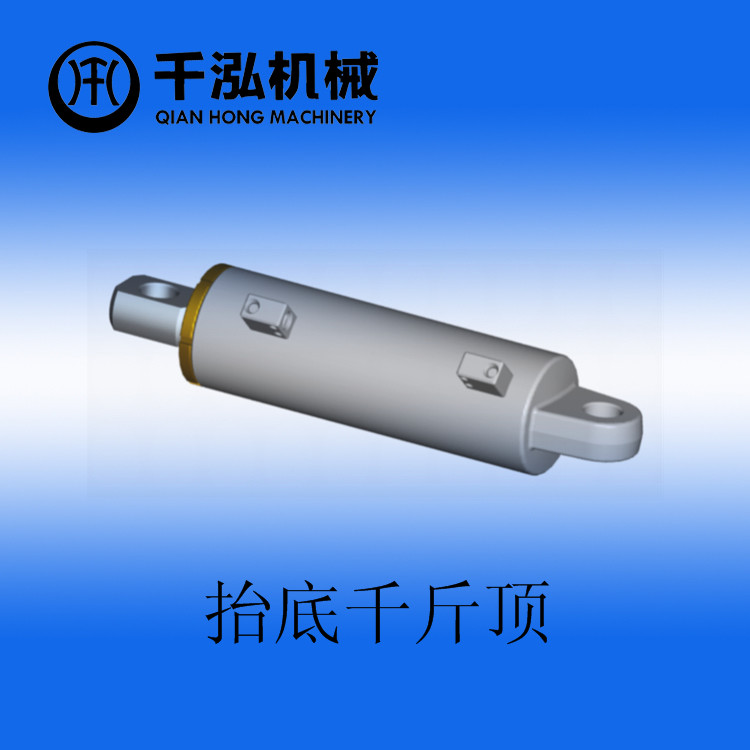

抬底千斤顶

序号 产品名称 规格型号 单位 单价 备注 01 抬底千斤顶 φ63 根 35元/kg 02 抬底千斤顶 φ80 根 35元/kg

产品介绍

序号 产品名称 规格型号 单位 单价 备注
01 抬底千斤顶 φ63 35元/kg
02 抬底千斤顶 φ80 35元/kg
03 抬底千斤顶 φ100 35元/kg
04 抬底千斤顶 φ125 35元/kg
05 抬底千斤顶 φ140 35元/kg

产品的用途及功能:
抬底千斤顶是双作用液压缸,在采煤工作面由于底板比较松软并久经水泡,容易造成支架底座下陷或支架移架时扎底,使支架不能前移,这时抬底千斤顶的作用就是在移架前把底座的前端抬起,使支架便于移架。

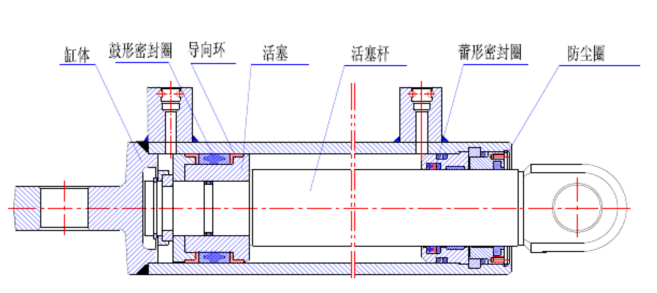

产品的组成部分及结构:千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。
活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导向环,和固定连接件,活塞杆表面镀铬,以增加抗磨擦,抗砸碰的能力,
缸体部件由缸底和缸筒焊接而成。
导向套组件:导向套与缸口连接方式有内螺纹,卡环和压盖等连接。
密封件有山形圈,鼓型圈,蕾型圈,JF防尘圈,O型密封圈等组成。

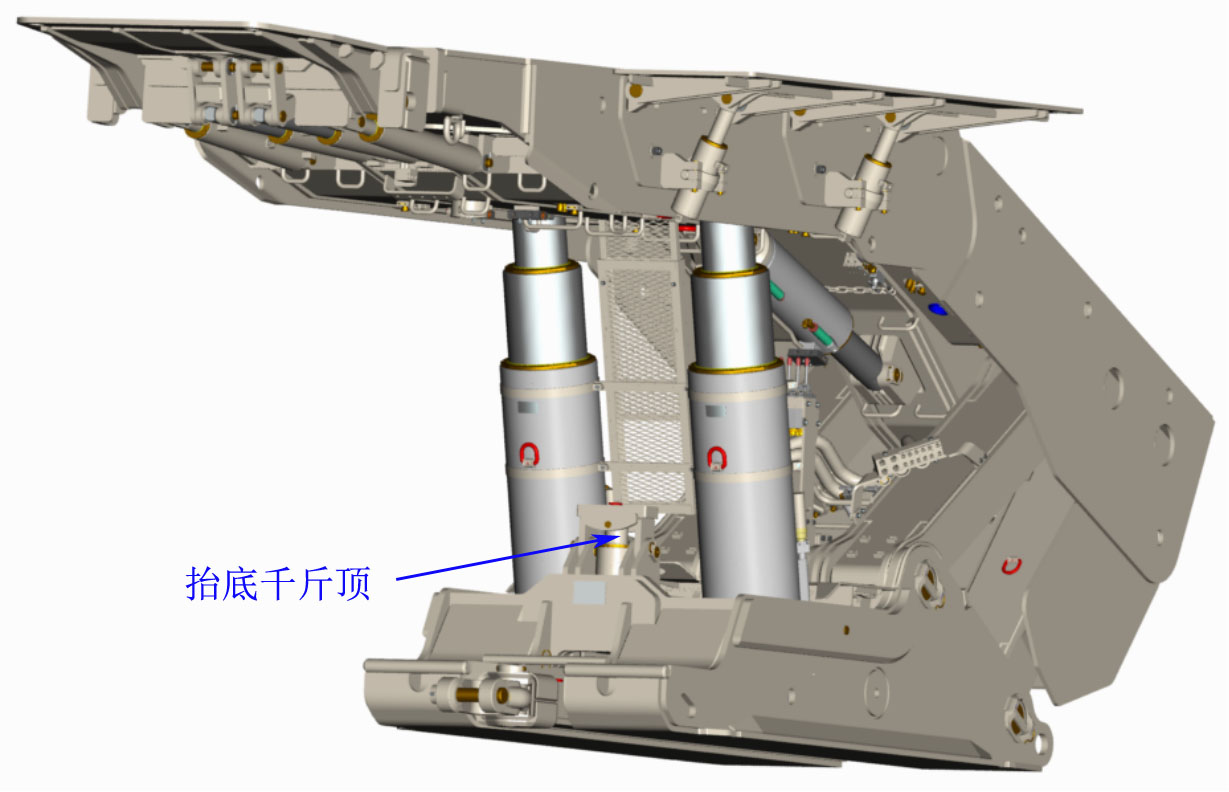

产品的使用位置:
底座过桥部位


产品的工作原理:千斤顶在使用时操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的下腔(也就是活塞腔),使活塞杆伸出。千斤顶回缩时,操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的上腔(也就是活塞杆腔),使活塞杆在工作液体的作用下回缩。

不当使用或者操作会造成哪些影响:
1)千斤顶的规格与支架要求相符合,性能参数达到出厂试验要求方可配架使用,到矿备用的千斤顶,经过检查复试合格,才能配架使用。
2)使用前认真检查各零部件有无磕碰等影响使用的缺陷,再进行安装使用,维修中禁止用锤等金属物体猛敲砸千斤顶的任何一个部位,尤其要防止敲砸活塞杆的镀层。
3)千斤顶不允许在井下调整和解体修理,若有故障时只能用合格的同等类组件进行更换。
4)应根据不同水质选用适当牌号乳化油,按5:95的油水比例进行配制乳化液,在使用过程中应经常检查其性能。

产品在运输、安装或者使用时注意事项:
千斤顶应用托架或装箱发运,产品应捆扎牢固,避免脱落,挤压,损坏等。
2)运输时,在冬季产品应根据适用地区和运输路程的低气温注入防冻液,其他季节应将千斤顶里的乳化液排空,但须保证排液后立柱的运输,储存过程中,内部不得产生锈蚀现象。
3)千斤顶存放三个月以上者,要检查千斤顶里的乳化液是否变质,如变质应更换,当采用排空法时应检查锈蚀情况。
4)千斤顶在使用过程中应注意并保证接头座不受损坏,运输包装物结实可靠。千斤顶在运输过程中应轻装轻卸,特别注意接头座以免损坏接口,影响千斤顶的使用。

产品的常见故障、原因与排除方法:
部位 故障现象 可能的原因 排除的方法
千 斤 顶 不动作
  1. 截止阀未开,或过滤器堵死;
  2. 千斤顶活塞变形油憋卡不能伸缩;
  3. 与千斤顶连接件蹩卡。
  1. 排除堵塞部位,打开截止阀清洗过滤器;
  2. 更换上井检修;
  3. 检查蹩卡的原因。
动作慢
  1. 泵压低;
  2. 管路堵塞;
  3. 几个动作同时操作,造成流量不足(短时)。
  1. 检修泵,调压;
  2. 排除堵塞部位;
  3. 协调操作,尽量避免过多同时操作。
个别连动现象
  1. 操纵阀串液;
  2. 回液阻力大。
  1. 仔细听一下操纵阀内部是否有串液的声响,更换操纵阀检修;
  2. 发生于空载情况,不影响支撑。
千斤顶漏液
  1. 外漏主要是密封件坏;
  2. 缸底,接头焊缝裂纹。
  1. 除接头O形圈井下更换外,其他均更换上井检补焊;
  2. 更换上井检修、补焊。



产品参数

规格
缸径/柱径(mm)
额定承载能力 连接尺寸 zui大长度
推力
(KN)
拉力
(KN)
工作压力
(MPa)
杆头直径
(mm)
缸底耳直径
(mm)
200/140 990 505 31.5 72 72 2455
180/120 1013 562 39.8 67 67 1689
160/85 631 453 31.4 52 52 1779
140/85 485 306 31.5 52 52 1130
125/70 386 265 31.5 42 42 1155
100/70 247 126 31.5 42 42 1355
80/45 158 108 31.5 32 32 677
63/45 98 48 31.5 21 21 880
